如何为solidworks已经做好的工程图更换图框?

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

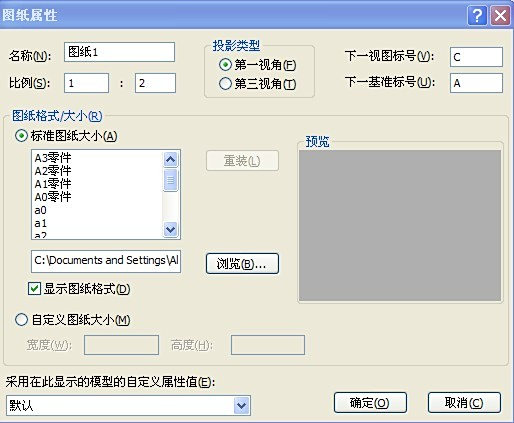

  在“工程图”里面点“右键---属性”,在“图纸格式/大小”里面选择想要的“图框。如果没有,自己可以做一个。步骤如下:

  1.新建一个“工程图”文件,点“右键---编辑图纸格式”,这时可以使用“草图”里面工具;

  这样你再打开要修改图框的工程图,点““右键---属性”,在“图纸格式/大小”里面就有了你要的模板,选中后点确定即可。

  “文件--保存图纸格式(slddrt)”和“文件--另存为--保存类型选工程图模板(drwdot)”区别在于:

  当新建工程图不能满足要求时,可以通过点““右键---属性”,来更改图框,以便于满足要求,如从A4图纸换成A3图纸就可以这么做,而不用重新画。

  在“工程图”里面点“右键---属性”,在“图纸格式/大小”里面选择想要的“图框。如果没有,自己可以做一个。步骤如下:

  1.新建一个“工程图”文件,点“右键---编辑图纸格式”,这时可以使用“草图”里面工具;

  这样你再打开要修改图框的工程图,点““右键---属性”,在“图纸格式/大小”里面就有了你要的模板,选中后点确定即可。

  “文件--保存图纸格式(slddrt)”和“文件--另存为--保存类型选工程图模板(drwdot)”区别在于:

  当新建工程图不能满足要求时,可以通过点““右键---属性”,来更改图框,以便于满足要求,如从A4图纸换成A3图纸就可以这么做,而不用重新画。

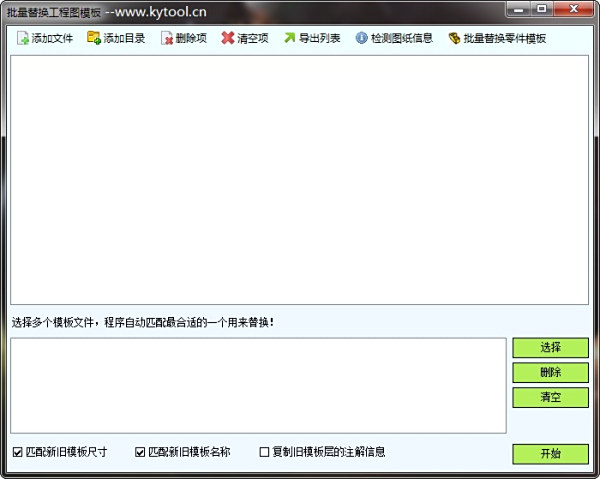

  SW凯元工具可以轻松的实现批量替换工程图图框,比其它所有的方法都简单,我现在经常使用,主要是可以智能替换相同尺寸的模板,或者相同名称的模板。

  你先要确认你的保存格式为工程图模板,(drwdot)这种格式你在新建工程图时可以看到,但你要更改格式在图纸属性里就看不到你建的这种,你要问的是这个问题把?在那里看到的要slddrt这种格式,你的工程图模板位置在tewp...文件夹中,你复制一下你的模板把文件夹上翻一页更改文件扩展名为slddrt格式,在这里你可以看到系统自带的格式从A0到A4都有,你找不到位置可以在帮助主题里查,也可以在系统选项里找文件/属性/文件位置/工程图模板就可以显示C/Pe.../solidworks/data/tewp....
